1B. DAWで録音 (例: Zoom R16とCakewalk by BandLab)

0. オーディオインタフェースの接続と設定

0) R16とPCの接続

1. R16をUSBケーブル (プリンタ用と同じ) でPCに接続し、R16の表示に従いオーディオインタフェースモードにする
   1. サンプリングレートはPC側で設定するのでこのときの表示は気にしない
2. モニター設定の確認
   1. BALANCEは中央
   2. メトロノーム出力先切り替えスイッチ
   3. 1から8のフェーダー (初期100と書いてあるが、0かも)
3. (まだ済んでいないなら) input 1から8のゲイン調整 (赤が点灯しないように)

R16オペレーションガイド (p.34) より引用

DAWに関する説明ではないが、METRONOMEスイッチがオーディオインタフェースモードでのモニタ出力先切り替えになるようです (音がでなくて困った)。

1)  Cakewalk起動前のチェック

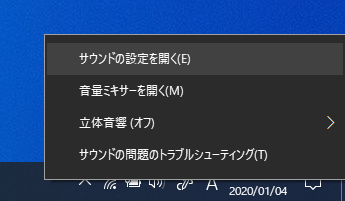

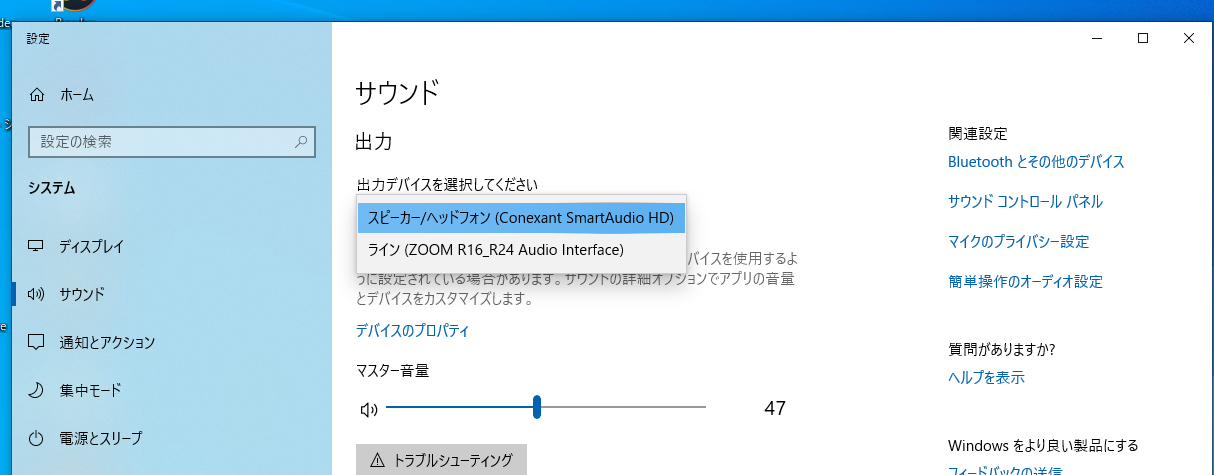

1. PC本体のオーディオ設定 (右下スピーカーアイコンを右クリック) でR16が動作しているか確認
2. Cakewalkを起動し、プロジェクトを作ってから、その環境設定で詳細設定する

ZOOM R16_R24が表示されたらOK。選択されていたら外すこと。

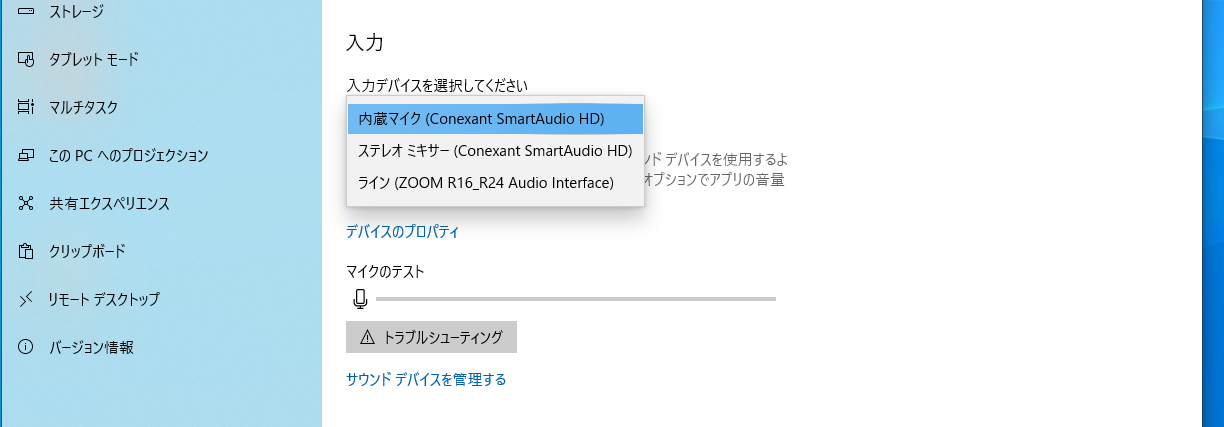

入力も同様

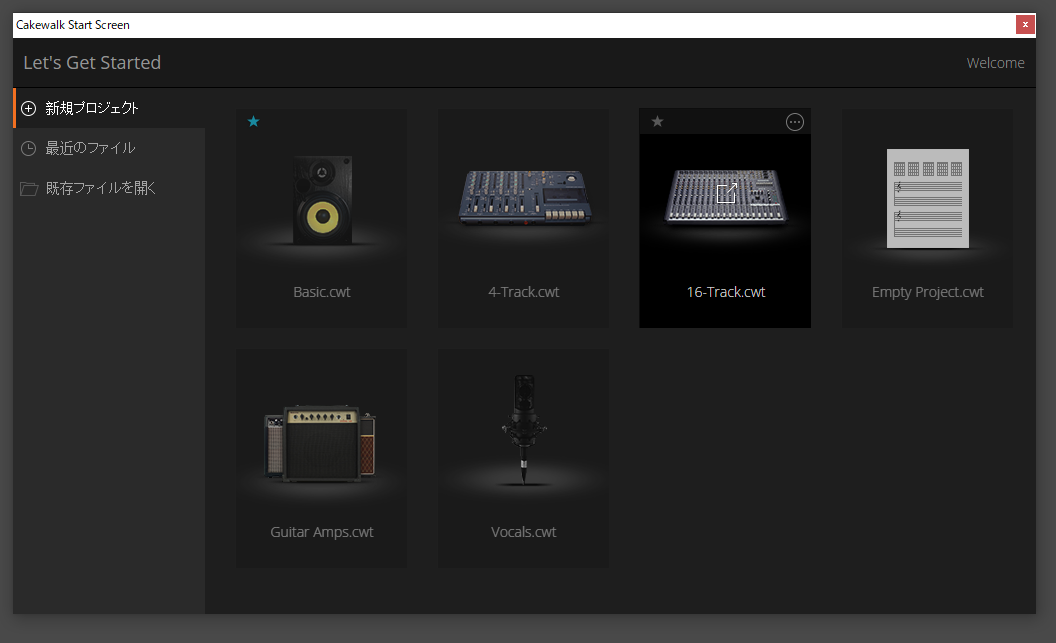

2) Cakewalk起動、新規プロジェクト作成と環境設定 (以下の操作は新規作成時だけ)

16-Tcak.cwt: ドラム8トラックと伴奏音源2トラックの合計10 (ファイルメニューからでも選択可能)

3) オーディオインタフェースの設定

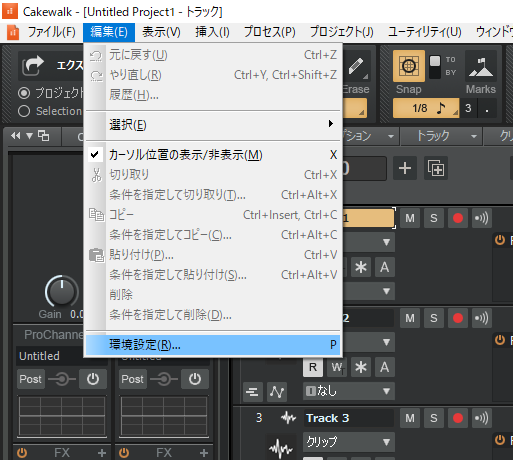

編集 –> 環境設定 (プロジェクト単位)

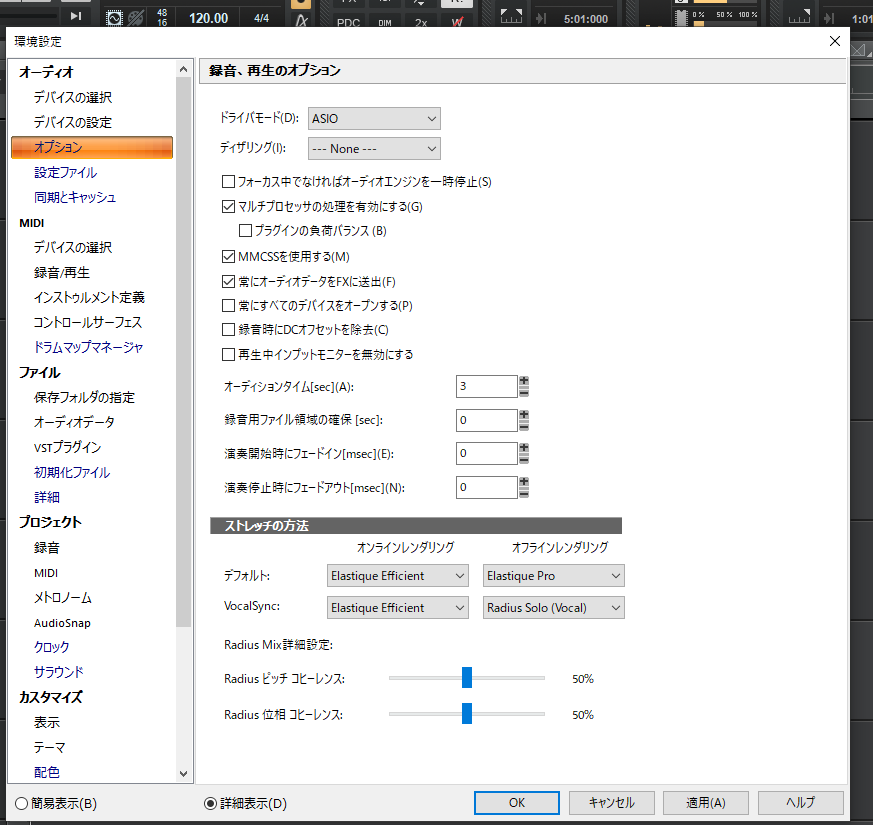

オーディオオプションでドライバモード ASIO

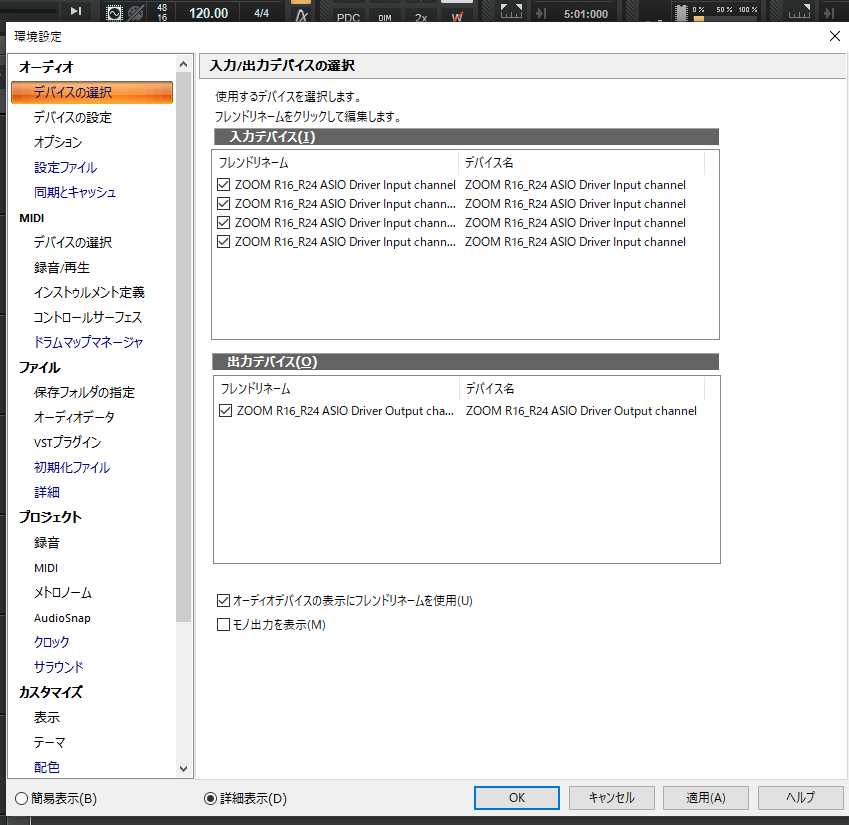

デバイスの選択 (入力はステレオ4つ (モノラルで8)、出力はステレオ1つ)

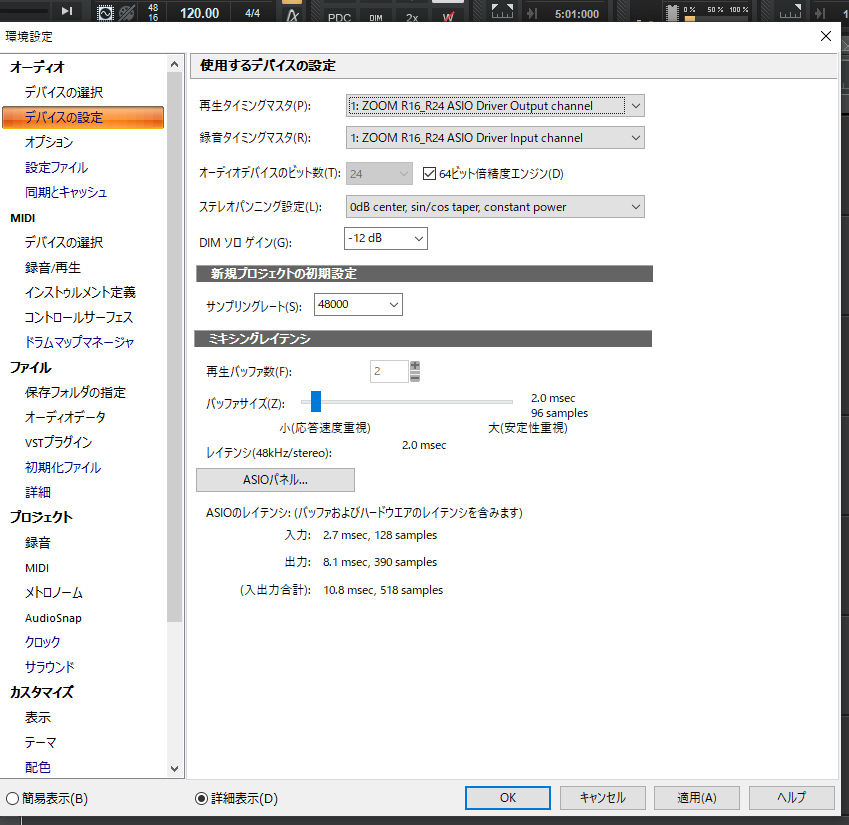

サンプリングレート (48000に設定)、ASIOパネルでバッファサイズ指定、適用ボタン

1. 合計latency 10.8msec (バッファサイズ128、やや危険な設定) — 録音結果で一部音飛び (ノイズ) があったので少なすぎる
2. 256で12.8 msec — 自動設定はこれでした (正解)
3. 512で17.6 msec — オーディオインタフェースの内部モニター (ミックス) を使うなら問題ない

バッファサイズ 256で12.8 msec、512で17.6 msec

ここで一度保存しましょう。(名前をつけて)

1. 録音準備

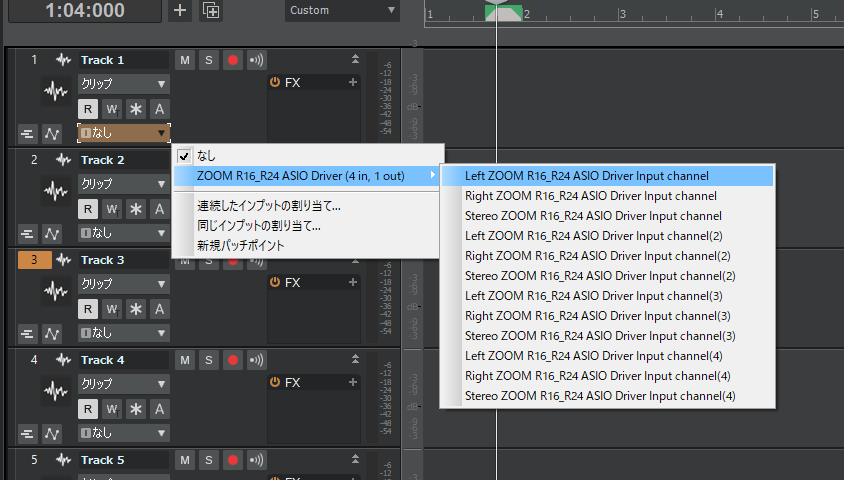

入力のトラック割り当て — track1に1つめのLeft Input channel

以下、track2にRight input channel, track3にLeft inputchannel(2) … とtrack 8まで割り当てる

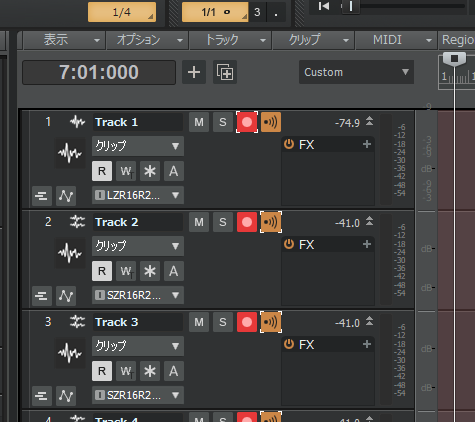

録音待機(赤に)とモニタON (音出るアイコン) — track 1から8

訂正: モニタはOFFのまま、オーディオインタフェースの内部モニター (ミキサー) を使うほうがよい。R16の内部ミキサーの説明は「オーディオインタフェースマニュアル」p.14 にあります。

実験ではlatency (遅れ) と録音される音の確認のためにONにしました。10.6 msecは気にならない程度でしたが、一部音飛びがあったので、バッファサイズ128は小さすぎました。

空きトラック (例えばtrack 9) に伴奏音源を取り込み — まずはクリック入り音源

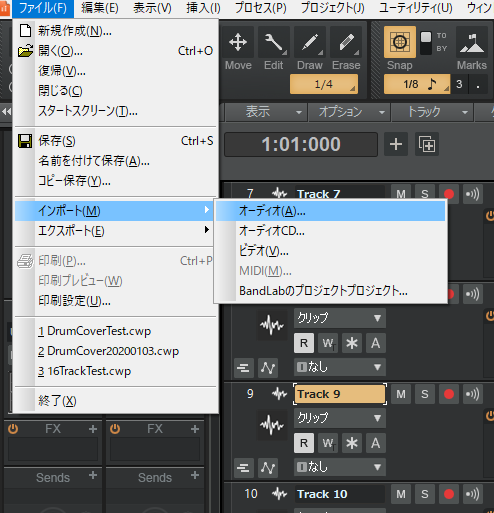

track 9を選択して、オーディオファイルをインポート

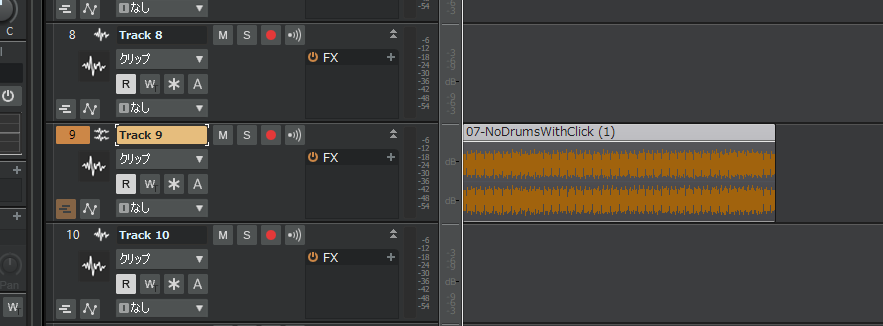

インポート結果

シフト、copy and paste (選択、ctrl-C、時間線を移動してそこでctrl-V)

コピー結果

2. 録音

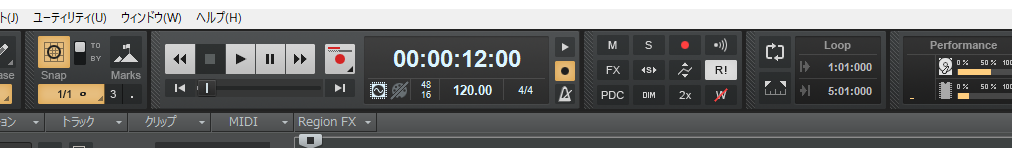

リハーサル — メトロノームのアイコンの上のボタンでoffに(図ではon)、再生ボタンでスタート

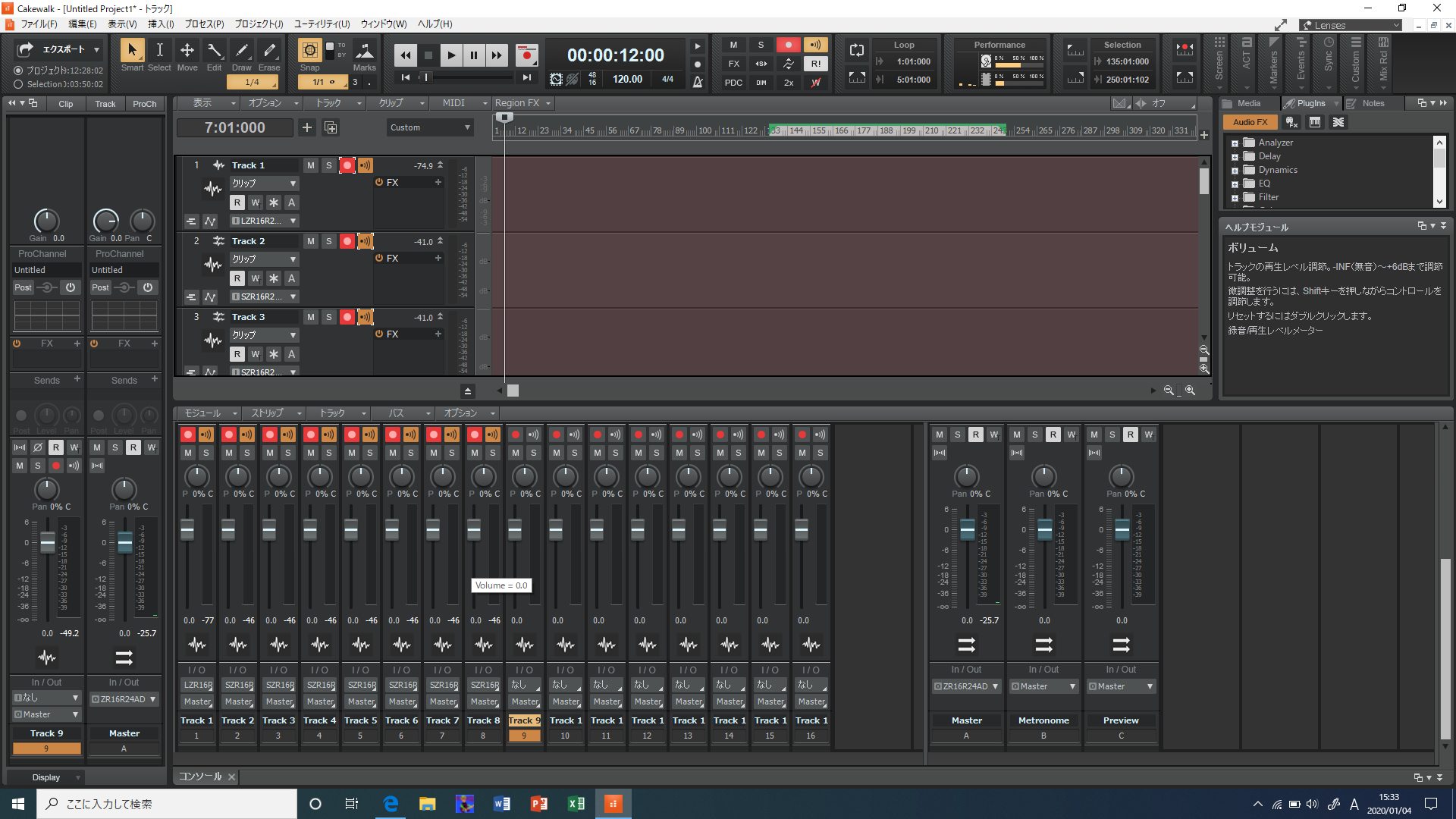

モニターのトラック音量バランスは、下のほうのConsoleを押して、フェーダーで調整

本番

1. ビデオ撮影をスタート
2. Cakewalkの録音スタートボタン (再生ボタンの右側の赤ボタン)を押す
3. ストップボタンで終了

3. プロジェクトの保存

• ファイルメニューからプロジェクトを保存 — まだ名前をつけていないなら名前をつける
• Xマークで閉じる場合、保存せよとメッセージが出るので、保存する
• Cakewalkを終了
  • ミックスには必要ないので、USBオーディオインタフェースを外してよい。
• 終了しないで続けてミックス作業に入る場合はUSBオーディオインタフェースを外さないほうがよい

以上

ミキシング予定: 続けてなんどか演奏した中で出来がよいテークとクリックなし音源をミックスします。
